Salutare, pasionatule de electronice! Astăzi stăm de vorbă despre o sculă care poate face diferența între o lucrare electronică de mântuială și una făcută ca la carte: stația de preîncălzire. Poate sună ca un moft pentru unii, dar crede-mă, când te lovești de anumite situații, o să-i mulțumești că există. Hai să intrăm direct în pâine și să vedem ce e cu acest aparat alb, care promite să ne ajute la treburi delicate.

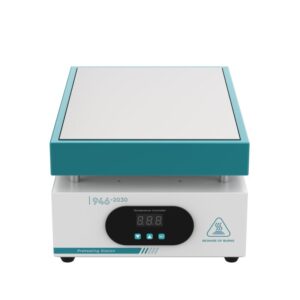

Modelul pe care îl disecăm azi e unul, hai să-i zicem, "direct la subiect": alb, cu o suprafață de lucru de 200x200mm, o putere de 600W și care se alimentează la priza noastră clasică de 220V. Nu te aștepta la artificii sau la un design de OZN, e o unealtă gândită să fie practică. O să vedem împreună dacă își merită banii și dacă e ce-ți trebuie ție în micul tău laborator sau atelier, fie că ești la început de drum sau deja ai ceva experiență la activ.

Ce Face și Cum te Ajută Minunea Asta Albă? Funcții și Tehnologii (sau Lipsa Lor)

Bun, hai să vedem ce știe să facă jucăria asta. În primul rând, atenție mare: deși prin descrierile mai generice sau pe unele site-uri o poți găsi clasificată aiurea ca "pistol de lipit" în secțiunea de caracteristici, nu este așa ceva. E o confuzie care apare des la produsele mai generice. Aceasta este o stație de preîncălzire. Rolul ei principal și esențial este să încălzească uniform placa de circuit (PCB-ul) sau componentele electronice înainte să te apuci de lipit sau deslipit cu letconul sau stația de aer cald.

De ce e importantă preîncălzirea asta, te-ntrebi? Păi, gândește-te așa:

•
  Previne șocul termic: Când vii cu un vârf de letcon încins la 300-400°C pe o placă rece, diferența bruscă de temperatură poate stresa atât componentele, cât și placa în sine. Pot apărea microfisuri, se pot dezlipi trasee, mai ales la plăcile multistrat sau la cele cu componente sensibile. Preîncălzirea aduce placa la o temperatură mai ridicată (ex: 100-150°C), reducând acest șoc.

Ajută la lipirea/deslipirea uniformă: Mai ales la componentele cu multe piciorușe (SMD-uri, QFP-uri, BGA-uri) sau la cele conectate la planuri mari de masă (ground planes), care absorb multă căldură, preîncălzirea asigură că fludorul se topește uniform și contactul se face corect. Fără preîncălzire, riști să supraîncălzești local componenta sau placa încercând să aduci la temperatura de topire a fludorului o zonă care disipă rapid căldura.

Reduce timpul de lucru: Când placa e deja caldă, procesul de lipire/deslipire efectiv e mai rapid. Nu mai trebuie să insiști cu letconul sau aerul cald la fel de mult.

Protejează componentele din jur: Concentrând căldura doar unde trebuie, pentru un timp mai scurt, și având placa deja la o temperatură controlată, reduci riscul de a "prăji" componentele vecine.

[/wq]

Modelul nostru de 200x200mm și 600W este decent pentru plăci de dimensiuni mici și medii. Suprafața îți permite să lucrezi comod la plăci de bază de laptopuri mai vechi, diverse module electronice, plăci de la electrocasnice etc. Cei 600W ar trebui să fie suficienți pentru a aduce suprafața la o temperatură utilă într-un timp rezonabil, deși nu te aștepta la viteza unei stații profesionale de mii de lei. Un aspect important, nespecificat în descrierea de bază, dar esențial, ar fi existența unui control al temperaturii. O stație de preîncălzire fără un termostat, fie și unul analogic, e ca o mașină fără volan. Sperăm că acest model are măcar un potențiometru pentru reglaj, altfel e doar o plită electrică mai fancy. Dacă nu are, utilitatea ei scade drastic, pentru că riști să supraîncălzești placa. Vom presupune, de dragul discuției, că are un minim de control.

"Programe" și Moduri de Lucru? Mai Degrabă Scenarii de Utilizare!

Să fim serioși, la genul ăsta de stație de preîncălzire, cuvântul "programe" e un pic cam mult spus. Nu o să găsești aici profiluri de temperatură complexe sau temporizatoare digitale. Vorbim de o unealtă mai "brută", dar care își face treaba dacă știi la ce să o folosești. Iată câteva scenarii unde te poate scoate din încurcătură:

•

  Lipirea și deslipirea componentelor SMD (Surface Mount Devices): Aici e pâinea ei. Fie că vorbim de rezistențe și condensatoare mici, tranzistori SOT, circuite integrate SOIC, QFP sau chiar BGA-uri (Ball Grid Array) de mici dimensiuni, preîncălzirea este sfântă. Pentru BGA-uri, de exemplu, fără preîncălzire e aproape imposibil să faci o treabă curată și sigură acasă sau într-un atelier mic. Ajută la topirea uniformă a bilelor de fludor de sub componentă.

  •

    Exemplu concret: Ai un chip grafic pe o placă video care dă artefacte. Vrei să încerci un reflow (reîncălzirea chipului pentru a reface contactele) sau chiar un reballing (înlocuirea bilelor de fludor). Pui placa pe stația de preîncălzire, o aduci la vreo 120-150°C, și abia apoi vii cu stația de aer cald de sus pe chip. Șansele de reușită cresc considerabil.

•

  Lucrul cu plăci ce au planuri de masă mari (Ground Planes): Aceste zone de cupru masiv de pe PCB acționează ca un radiator uriaș, furând căldura de la vârful letconului. Preîncălzind placa, reduci acest efect și poți lipi/deslipi componentele mult mai ușor.

  •

    Exemplu: Ai de schimbat niște condensatori electrolitici pe o placă de bază de PC. Piciorușele lor sunt adesea conectate la ground plane. Fără preîncălzire, te chinui minute în șir și riști să deteriorezi placa. Cu preîncălzire, treaba merge unsă.

•

  Îndepărtarea conectorilor mari sau a componentelor cu multe terminale: Conectori USB, HDMI, sloturi de memorie, etc. Preîncălzirea ajută la desfacerea lor fără a smulge pad-urile de pe placă.

•

  Prevenirea deformării plăcii (warping): Aplicarea intensă și localizată de căldură poate duce la curbarea PCB-ului. O preîncălzire uniformă reduce acest risc.

•

  Uscarea plăcilor: Dacă o placă a fost curățată cu alcool izopropilic sau alt solvent, o poți pune pe stația de preîncălzire la o temperatură joasă (ex: 50-60°C) pentru a accelera evaporarea completă a solventului înainte de a o pune sub tensiune.

Practic, o pui în priză, setezi (sperăm!) temperatura dorită, aștepți să se stabilizeze, așezi placa deasupra (unele stații au cleme de prindere, altele nu; la asta nu e specificat, deci probabil nu are) și apoi îți vezi de treaba ta cu lipitul/deslipitul. Mare grijă la ce temperatură o setezi! Pentru majoritatea lucrărilor cu fludor cu plumb, o preîncălzire la 100-120°C e suficientă. Pentru fludor fără plumb (lead-free), care se topește la temperaturi mai mari, poți urca spre 130-150°C. Consultă mereu specificațiile componentelor și ale fludorului folosit!

Păreri de pe Net și din Vecini: Ce Zice Lumea?

Am aruncat și eu un ochi prin "vecini" și pe forumurile de specialitate, să văd ce zice lumea despre genul ăsta de stații de preîncălzire, mai ales cele simple, albe, no-name sau de brand mai puțin cunoscut. E clar că nu vorbim de un echipament de top, dar asta nu înseamnă că nu e util.

Ce se aude prin târg – la modul general despre astfel de stații:

•

  Mulți sunt mulțumiți de raportul preț/performanță pentru lucrări ocazionale sau pentru ateliere mici. "Pentru cât costă, își face treaba" e o replică des întâlnită.

•

  Principala plângere la modelele foarte ieftine este lipsa unui control precis al temperaturii sau chiar lipsa totală a unui afișaj. Unii se plâng că temperatura setată nu corespunde cu cea reală de pe suprafața plăcii. Aici un termometru IR extern devine prietenul tău cel mai bun.

•

  Uniformitatea încălzirii poate fi o problemă la modelele cu rezistențe de calitate slabă. Unele zone pot fi mai fierbinți decât altele.

•

  Durabilitatea e un alt semn de întrebare. La prețuri mici, nu te poți aștepta la materiale premium sau la o construcție care să reziste la abuz zilnic intensiv ani de zile.

•

  Cei care trec la o stație cu preîncălzire după ce s-au chinuit fără, chiar și la una simplă ca asta, observă imediat o îmbunătățire majoră în calitatea și ușurința lucrărilor, mai ales la SMD.

•

  Un sfat des întâlnit e să nu lași stația nesupravegheată și să ai grijă la suprafețele inflamabile din jur. Totuși, vorbim de o "plită" electrică.

Specific pentru acest model alb de 200x200mm și 600W, fiind un produs destul de generic, e greu de găsit recenzii dedicate. Dar, bazându-ne pe caracteristicile descrise și pe experiența generală, se încadrează în categoria "entry-level spre mediu" pentru hobbyiști și mici service-uri.

Puncte Tari și Slabe: Ce-mi Place și Ce Mă Pune pe Gânduri

Hai să tragem linie și să vedem, pe românește, ce e bun și ce e mai puțin bun la o astfel de stație, bazându-ne pe specificațiile date și pe ce știm în general despre ele.

Punctele ce îmi plac (potențial):

•

  Dimensiunea de 200x200mm: E un compromis bun. Suficient de mare pentru multe tipuri de plăci (laptopuri, console mai vechi, diverse module), dar nu atât de mare încât să ocupe tot bancul de lucru.

•

  Puterea de 600W: Ar trebui să fie adecvată pentru suprafața ei, permițând o încălzire rezonabil de rapidă, fără a consuma exagerat de mult curent.

•

  Simplitatea (dacă e bine implementată): Dacă are un control al temperaturii, fie și analogic, dar funcțional, atunci simplitatea poate fi un avantaj. Mai puține lucruri care se pot strica.

•

  Prețul (presupunând că e unul accesibil): Stațiile de preîncălzire de marcă, cu control digital și IR, costă o mică avere. O variantă mai simplă, dar funcțională, poate fi o mană cerească pentru bugetele limitate.

•

  Culoarea albă: E un detaliu minor, dar poate contribui la un aspect mai curat și profesional al spațiului de lucru, și ajută la vizibilitatea componentelor mici și a murdăriei.

Punctele ce nu îmi plac sau mă îngrijorează:

•

  Lipsa detaliilor despre controlul temperaturii: Aceasta e cea mai mare îngrijorare. Dacă nu are niciun fel de reglaj sau afișaj, e o problemă majoră. Chiar și un simplu potențiometru gradat ar fi ceva. Fără control, e greu să o folosești eficient și sigur.

•

  Mențiunea "Tip produs: Pistol de lipit" în caracteristici: Asta denotă fie o eroare în descriere, fie o neînțelegere a funcției produsului de către vânzător, ceea ce poate ridica semne de întrebare despre calitatea generală a informațiilor și, posibil, a produsului. Cum am zis, NU e pistol de lipit.

•

  Calitatea construcției și a elementului de încălzire: La produsele generice, acestea sunt primele unde se fac compromisuri. Un element de încălzire de slabă calitate poate duce la încălzire neuniformă sau se poate arde repede.

•

  Lipsa unor accesorii utile: De exemplu, un sistem de prindere a plăcilor ar fi fost util, deși nu esențial pentru toate lucrările.

•

  Siguranța: Fără un control precis al temperaturii și poate fără protecție la supraîncălzire (deși asta e mai rar la cele simple), trebuie folosită cu precauție sporită.

Alternative la Oaie Albă de 200x200mm

Dacă stația asta nu te convinge pe deplin sau cauți altceva, iată câteva alternative, fiecare cu avantajele și dezavantajele ei:

•

  Stații de preîncălzire mai avansate: Cu afișaj digital pentru temperatură, control PID (pentru stabilitate termică mai bună), poate chiar cu elemente de încălzire IR (infraroșu, care sunt considerate mai bune pentru anumite aplicații). Evident, prețul crește considerabil. Mărci cunoscute ar fi Quick, Aoyue, Hakko, dar și variante chinezești mai breze (Yihua, Baku) oferă modele cu afișaj.

•

  Stații de aer cald (Hot Air Stations): Mulți le folosesc și pentru o ușoară preîncălzire localizată, mai ales la plăci mici sau zone specifice. Dezavantajul e că nu oferă o preîncălzire uniformă pe toată suprafața unei plăci mai mari și necesită mai multă atenție din partea operatorului pentru a nu supraîncălzi local. Nu înlocuiesc o stație de preîncălzire dedicată pentru lucrări serioase.

•

  Plite electrice de laborator (Hot Plates): Unele sunt similare ca principiu cu stațiile de preîncălzire, dar pot avea control mai bun al temperaturii și o suprafață mai robustă. Atenție însă, cele pentru chimie pot ajunge la temperaturi mult prea mari și pot să nu fie optimizate pentru PCB-uri.

•

  Soluții DIY (Do It Yourself): Am văzut proiecte cu rezistențe de putere, becuri cu halogen sau alte elemente de încălzire montate sub o placă de aluminiu sau oțel, cu un termostat. Nu recomand așa ceva decât dacă știi foarte bine ce faci, pentru că implică riscuri mari de electrocutare, incendiu și rezultate slabe.

•

  A nu folosi preîncălzire: Pentru lipituri simple, componente through-hole, sau dacă lucrezi foarte rar cu SMD-uri și ai o mână formată și o stație de lipit/aer cald de calitate, poți să te descurci și fără. Dar, repet, pentru anumite lucrări, diferența e ca de la cer la pământ.

Concluzia Finală: Se Merită Să o Cumperi sau Ba?

Ajungem și la întrebarea de baraj: își face banii stația asta de preîncălzire albă, de 200x200mm și 600W? Răspunsul, ca de obicei, depinde foarte mult de tine, de ce nevoi ai și de bugetul tău.

Se merită DACĂ:

•

  Ești hobbyist serios sau ai un mic atelier de reparații și te lovești frecvent de plăci cu SMD-uri, componente BGA (mici spre medii), sau plăci cu planuri de masă mari.

•

  Bugetul tău este limitat și nu îți permiți o stație profesională, dar înțelegi importanța preîncălzirii.

•

  Ești dispus să investești într-un termometru IR extern pentru a verifica și calibra temperatura reală, mai ales dacă stația nu are afișaj sau control precis.

•

  Înțelegi că e o unealtă entry-level spre mediu și nu ai așteptări de performanță și fiabilitate ca de la un echipament de top.

•

  Ai spațiu pe bancul de lucru pentru ea.

•

  Vrei să îți îmbunătățești semnificativ calitatea lucrărilor de lipire/deslipire și să protejezi componentele.

•

  Găsești acest model (sau unul similar ca specificații și preț) și confirmi că are măcar un reglaj de temperatură, fie el și un simplu potențiometru. Fără asta, e aproape inutilă.

Nu se merită DACĂ:

•

  Faci doar lipituri simple, cu componente through-hole, și foarte rar SMD-uri ușoare.

•

  Ai nevoie de precizie foarte mare a temperaturii și de profiluri de încălzire controlate (ex: pentru reballing de BGA-uri complexe sau producție la scară mică). Atunci trebuie să te uiți la ceva mult mai scump.

•

  Nu ai răbdare să aștepți să se încălzească sau să monitorizezi temperatura.

•

  Spațiul pe bancul de lucru este extrem de limitat.

•

  Modelul specific pe care pui ochii nu are absolut niciun fel de control al temperaturii. Insist pe asta, e crucial.

•

  Confuzia din descriere ("pistol de lipit") te face să fii foarte sceptic în privința calității generale a produsului și a suportului (dacă vânzătorul nu știe ce vinde...).

În concluzie, o stație de preîncălzire ca aceasta poate fi o investiție foarte bună pentru electronistul amator sau micul depanator, cu condiția să aibă un minim de control asupra temperaturii și să fie folosită corect. Este genul de unealtă care, odată ce te obișnuiești cu ea, te întrebi cum te-ai descurcat fără. Culoarea albă și dimensiunile compacte sunt bonusuri, dar funcționalitatea de bază – preîncălzirea uniformă și controlabilă – este cheia. Cântărește bine opțiunile și, dacă specificațiile esențiale (controlul temperaturii!) sunt acolo, ar putea fi o adăugare valoroasă la arsenalul tău.
